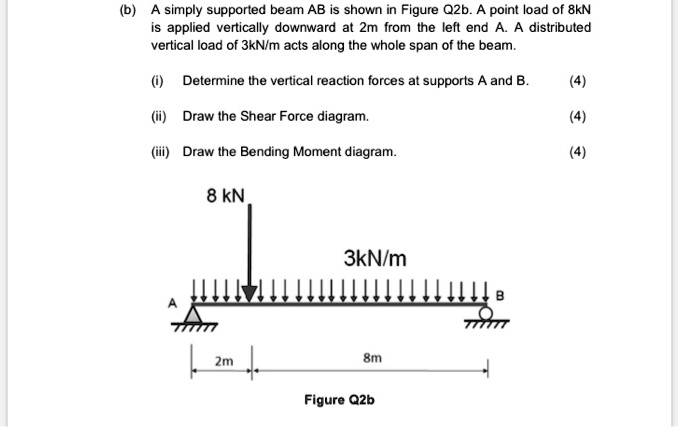

(b) A si m p l y s u p p o r t e d b e a m A B i s s h o w n i n F i g u r e Q 2 b . A p o i n t l o a d o f 8 k N i s a p p l i e d v e r t i c a l l y d o w n w a r d a t 2 m f r o m t h e l e f t e n d A . A d i s t r i b u t e d v e r t i c a l l o a d o f 3 k N / m a c t s a l o n g t h e w h o l e s p a n o f t h e b e a m .
( i ) D e t e r m i n e t h e v e r t i c a l r e a c t i o n f o r c e s a t s u p p o r t s A a n d B . ( 4 )
( i i ) D r a w t h e S h e a r F o r c e d i a g r a m . ( 4 )
( i i i ) D r a w t h e B e n d i n g M o m e n t d i a g r a m . ( 4 )
