Question

Considere el circuito de tres resistencias y una batería como se muestra en la figura. V + R1 R2 R3 El valor de las resistencias son R1=2.7\Omega, R2=2\Omega, y R3=4.9\Omega. La batería es de 7.7V. Si modelamos esas tres resistencia como una sola... ¿Cuál es la resistencia resultante total que representa esas tres resistencias? Seleccione una: 4.12\Omega 3.74\Omega 6.05\Omega 3.40\Omega 9.60\Omega

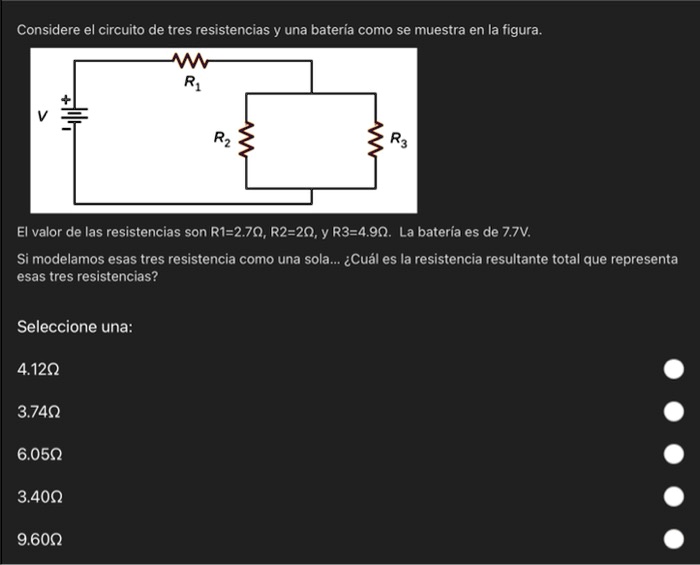

          Considere el circuito de tres resistencias y una batería como se muestra en la figura.
V
+
R1
R2
R3
El valor de las resistencias son R1=2.7\Omega, R2=2\Omega, y R3=4.9\Omega. La batería es de 7.7V.
Si modelamos esas tres resistencia como una sola... ¿Cuál es la resistencia resultante total que representa
esas tres resistencias?
Seleccione una:
4.12\Omega
3.74\Omega
6.05\Omega
3.40\Omega
9.60\Omega

Considere el circuito de tres resistencias y una batería como se muestra en la figura.
V
+
R1
R2
R3
El valor de las resistencias son R1=2.7Ω, R2=2Ω, y R3=4.9Ω. La batería es de 7.7V.
Si modelamos esas tres resistencia como una sola... ¿Cuál es la resistencia resultante total que representa
esas tres resistencias?
Seleccione una:
4.12Ω3.74Ω6.05Ω3.40Ω9.60Ω

Added by Alfredo H.

University Physics with Modern Physics

Hugh D. Young 14th Edition

Instant Answer

Solved by Expert Eduard Sanchez

Step 1

The formula for resistors in series is: R_eq = R1 + R2 Substituting the values, we get: R_eq = 2.7Ω + 2Ω R_eq = 4.7Ω Now, let's find the equivalent resistance of R_eq and R3 in parallel. The formula for resistors in parallel is: 1/R_eq = 1/R3 + Show more…
