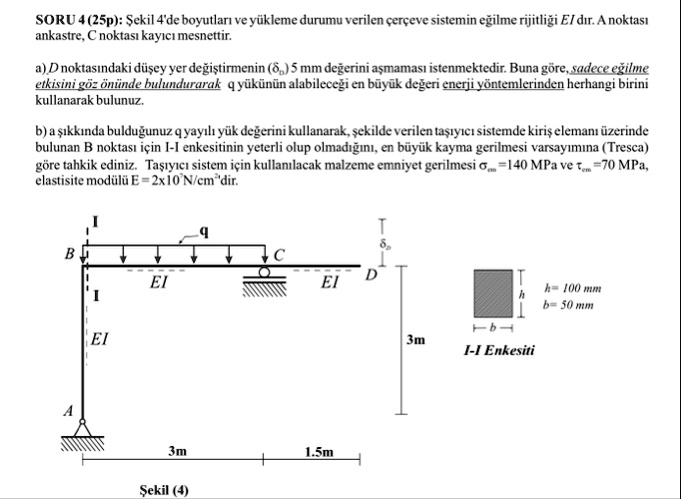

SORU 4 ( 25p ): Şekil 4'de boyutları ve yükleme durumu verilen çerçeve sistemin eğilme rijitliği EI dır. A noktası ankastre, C noktası kayıcı mesnettir.
a) D noktasındaki düşey yer değiştirmenin (\delta _(b))5mm değerini aşmaması istenmektedir. Buna göre,sadece eğilme etkisini göz önünde bulundurarak q yükünün alabileceḡi en būyūk değeri enerji yöntemlerinden herhangi birini kullanarak bulunuz.
b) a şıkkında bulduğunuz q yayılı yük değerini kullanarak, şekilde verilen taşıyıcı sistemde kiriş elemanı üzerinde bulunan B noktası için I-I enkesitinin yeterli olup olmadığını, en büyük kayma gerilmesi varsayımına (Tresca) göre tahkik ediniz. Taşıyıcı sistem için kullanılacak malzeme emniyet gerilmesi \sigma _(m)=140MPa ve \tau _(em)=70MPa, elastisite modülü E=2\times 10^(7)(N)/(c)m^(2)dir.
Şekil (4)
