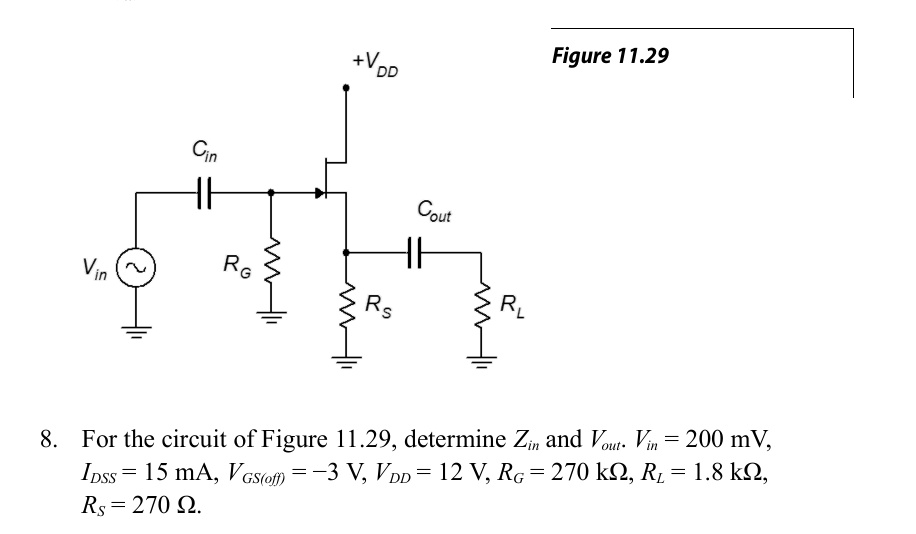

Figure 11.29
$$+V_{DD}$$
$$C_{in}$$
$$V_{in}$$
$$R_G$$
$$C_{out}$$
$$R_S$$
$$R_L$$
8. For the circuit of Figure 11.29, determine $$Z_{in}$$ and $$V_{out}$$. $$V_{in} = 200$$ mV,
$$I_{DSS} = 15$$ mA, $$V_{GS(off)} = -3$$ V, $$V_{DD} = 12$$ V, $$R_G = 270$$ k$$\Omega$$, $$R_L = 1.8$$ k$$\Omega$$,
$$R_S = 270$$ $$\Omega$$.
