10 kΩ
15 V
D1
VA
D3
D2
10 kΩ
5 V
1 kΩ
10 V

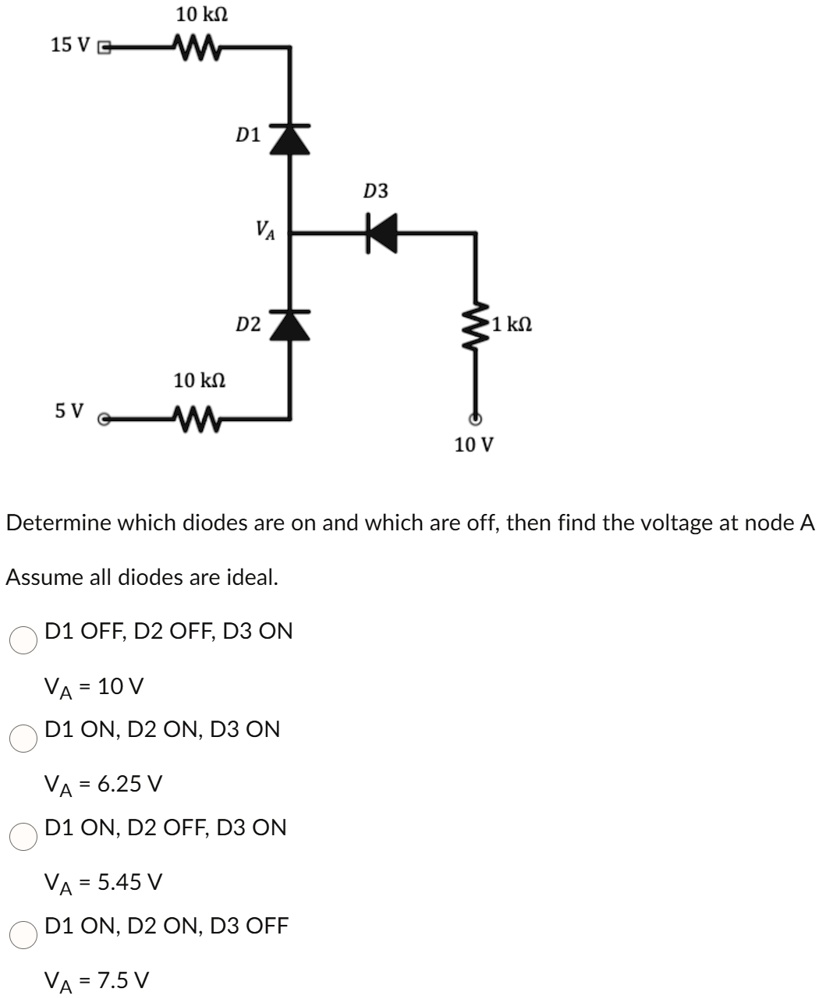

Determine which diodes are on and which are off, then find the voltage at node A
Assume all diodes are ideal.
D1 OFF, D2 OFF, D3 ON
VA = 10 V
D1 ON, D2 ON, D3 ON
VA = 6.25 V
D1 ON, D2 OFF, D3 ON
VA = 5.45 V
D1 ON, D2 ON, D3 OFF
VA = 7.5 V
