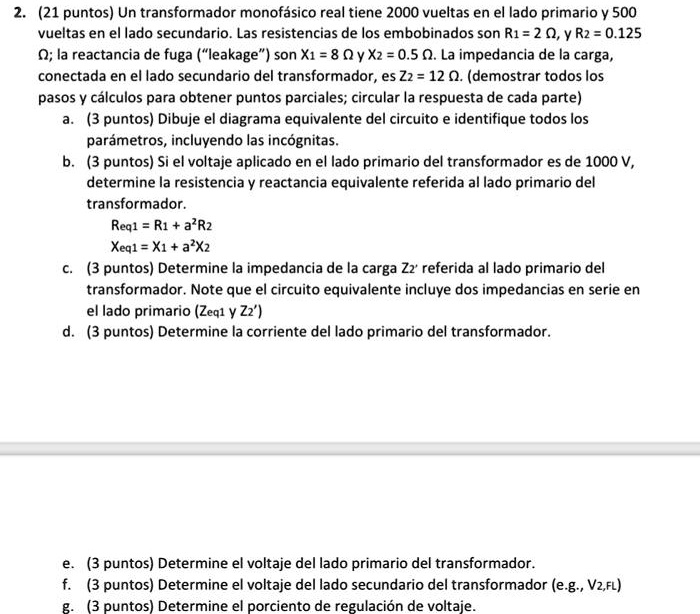

2. (21 puntos) Un transformador monofásico real tiene 2000 vueltas en el lado primario y 500 vueltas en el lado secundario. Las resistencias de los embobinados son R1 = 2 ?, y R2 = 0.125 ?; la reactancia de fuga ("leakage") son X1 = 8 ? y X2 = 0.5 Q. La impedancia de la carga, conectada en el lado secundario del transformador, es Z2 = 12 ?. (demostrar todos los pasos y cálculos para obtener puntos parciales; circular la respuesta de cada parte)
a. (3 puntos) Dibuje el diagrama equivalente del circuito e identifique todos los parámetros, incluyendo las incógnitas.
b. (3 puntos) Si el voltaje aplicado en el lado primario del transformador es de 1000 V, determine la resistencia y reactancia equivalente referida al lado primario del transformador.
$R_{eq1} = R_1 + a^2R_2$
$X_{eq1} = X_1 + a^2X_2$
c. (3 puntos) Determine la impedancia de la carga Z2' referida al lado primario del transformador. Note que el circuito equivalente incluye dos impedancias en serie en el lado primario ($Z_{eq1}$ y Z2')
d. (3 puntos) Determine la corriente del lado primario del transformador.
e. (3 puntos) Determine el voltaje del lado primario del transformador.
f. (3 puntos) Determine el voltaje del lado secundario del transformador (e.g., V2,FL)
g. (3 puntos) Determine el porciento de regulación de voltaje.
