α
F
F
Şekil 3-2.2
Şekil 3-2.3
130
050
ol
Şekil 3-2.4
Şekil 3-2.5

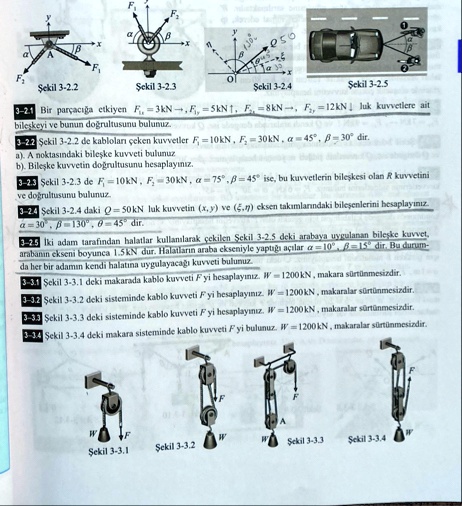

3-21 Bir parçacığa etkiyen $F_x = 3kN \rightarrow$, $F_y = 5kN \uparrow$, $F_x = 8kN \rightarrow$, $F_y = 12kN \downarrow$ luk kuvvetlere ait
bileşkeyi ve bunun doğrultusunu bulunuz.
3-22 Şekil 3-2.2 de kabloları çeken kuvvetler $F_1 = 10kN$, $F_2 = 30kN$, $\alpha = 45^\circ$, $\beta = 30^\circ$ dir.
a). A noktasındaki bileşke kuvveti bulunuz
b). Bileşke kuvvetin doğrultusunu hesaplayınız.
3-23 Şekil 3-2.3 de $F_1 = 10kN$, $F_2 = 30kN$, $\alpha = 75^\circ$, $\beta = 45^\circ$ ise, bu kuvvetlerin bileşkesi olan $R$ kuvvetini
ve doğrultusunu bulunuz.
3-24 Şekil 3-2.4 daki $Q = 50kN$ luk kuvvetin $(x,y)$ ve $(\xi,\eta)$ eksen takımlarındaki bileşenlerini hesaplayınız.
$\alpha = 30^\circ$, $\beta = 130^\circ$, $\theta = 45^\circ$ dir.
3-25 İki adam tarafından halatlar kullanılarak çekilen Şekil 3-2.5 deki arabaya uygulanan bileşke kuvvet,
arabanın ekseni boyunca 1.5kN dur. Halatların araba ekseniyle yaptığı açılar $\alpha = 10^\circ$, $\beta = 15^\circ$ dir. Bu durum-
da her bir adamın kendi halatına uygulayacağı kuvveti bulunuz.
3-3.1 Şekil 3-3.1 deki makarada kablo kuvveti $F$ yi hesaplayınız. $W = 1200 kN$, makara sürtünmesizdir.
3-32 Şekil 3-3.2 deki sisteminde kablo kuvveti $F$ yi hesaplayınız. $W = 1200kN$, makaralar sürtünmesizdir.
3-3.3 Şekil 3-3.3 deki sisteminde kablo kuvveti $F$ yi hesaplayınız. $W = 1200 kN$, makaralar sürtünmesizdir.
3-34 Şekil 3-3.4 deki makara sisteminde kablo kuvveti $F$ yi bulunuz. $W = 1200 kN$, makaralar sürtünmesizdir.
F
A
W
Şekil 3-3.1
W
Şekil 3-3.2
W
Şekil 3-3.3
Şekil 3-3.4
